Co2 Laser Wissen

Hier finden Sie Informationen über CO2 Laser und CO2 laserquellen

Was ist ein CO2 Laser

Bei CO2 Laser handelt es sich um Gaslaser der in unterschiedlichen Bauformen angeboten wird. Das aktive Medium ist das Gas "Kohlendioxid", oder genauer gesagt ein CO2-N2-HE Gasgemisch, welches mit einem Hochspannungsfeld gepumpt wird. Im Gegensatz zum YAG-Laser wird der Laserpuls bei Bedarf erzeugt und nicht durch eine Optik ausgekoppelt. Diese Laser gehören neben den Festkörperlasern (VIS, NanoVIS,) zu den am häufigsten eingesetzten Lasern in der Industrie. Laserleistungen von bis zu 80 kW sind hier möglich. Die Wellenlänge solcher Laser bewegt sich im Bereich von 9,4 bis 10,6 µm.

Bauformen der CO2 Laserquellen

Auf dem Markt werden verschiedene Bauformen angeboten.

Die Glaslaserröhre ist die günstigste von allen Laserquellen und wird vorwiegend in extrem günstigen Geräten die eher im Privatsektor Anwendung finden. Die Konstruktion ist sehr einfach aufgebaut und besteht in wesentlichen aus einem Glaszylinder, Spiegel, Anode und Kathode. Die Kühlung erfolgt durch Wasser, das durch einen zweiten Glaskörper gedrückt wird.

Da die Ionisierung des Gases in Längsrichtung erfolgt, ist diese Art von Laser sehr träge. Die Anregzeiten des Lasergases (rising time) ist sehr lang. Die Anregzeit ist die Zeit die zwischen Lasersignal aus der Elektronik und dem tatsächlichen Laserpuls vergeht. Mehr als 5.000 Laserschüsse pro Sekunde sind kaum erreichbar.
Damit ist es kaum möglich CO2 Lasergravuren wirtschaftlich anzufertigen.

Full Sealed Laser, wie zum Beispiel von Synrad oder Iradion bestehen aus einem massiven Block der das Gas hermetisch abriegelt. Die Anregung des Gases erfolgt durch eine Querionisierung mit Hochspannung. Dadurch ist die Anregzeit extrem kurz, weshalb Pulsraten von 120.000 (120 kHz) Laserschüssen pro Sekunde kein Problem sind. Alle optischen Komponenten sowie die Elektronik für die Anregung liegen innerhalb dieser Einheit, dadurch sind diese extrem kompakte (z.Bsp. Laser von Synrad (Hersteller aus den USA) oder Iradion (Hersteller aus den USA) ).

Keramiklaser von Iradion (Hersteller aus den USA) haben einen Resonator der aus Keramik besteht, der Aufbau ist gleich dem Full Sealed Laser. Das Gas wird jedoch durch den Kermikkörper ionisiert, wobei Kathode und Anode sich ausserhalb des Gases befinden.

Warum verwenden wir keine Glaslaserröhren

Glasröhre und Full Sealed Laser sind kaum vergleichbar.
Glaslaser haben eine kurzer Lebensdauer und sind alles andere als kompakt.

Das ist aber nicht das Kernproblem.

Extrem problematisch ist die Tatsache, daß die Längsionisierung den Glaslaser extrem träge macht. Speziell bei Gravuren mit hohen Geschwindigkeiten, benötigt man Laserquellen, die sehr hohe Schußraten liefern können. Anregzeiten (Rising, Falling - Time) bei Glaslaser von mehr 900µs haben zur Folge, daß die max. mögliche Anzahl von Schüssen je Sekunde extrem gering sind. Für Gravuren mit 1000 DPI bei mehr als 2 m/s werden 80 kHz und mehr gefordert. Damit sind Glaslaser hoffnungslos überfordert und damit ungeeignet. Mehr dazu können Sie unter den technischen Informationen lesen.

CO2 Laser und Ihre Anwendungen

CO2 Laser gehören zu den Lasern mit dem breitesten Anwendungsfeld. In geringen Leistungen werden diese zum bearbeiten von organischen Stoffen verwendet:
laser schneiden von Papier, Pappe, Folien, Plexiglas, Gummi, Kunsstoff und unzählige andere Materialien
laser gravieren von Schildern, Leder, Glas, Plexiglas, Edelstahl, Pappe, Granit, Marmor u.s.w.

Unsere CO2 Laser haben einen Leistungsbereich bis maximal 120 Watt.

CO2 Laser mit hoher Leistung werden allerdings auch zum Trennen und Schneiden metallischer Materialien wie Stahl eingesetzt. Die CO2 Laser kommen häufig dann zum Einsatz, wenn Blech bearbeitet und in kleinen Losgrößen geschnitten werden soll. Darüber hinaus können jedoch auch solche Materialien, die von ihrer Beschaffenheit etwas spröder sind, mit dem CO2 Laser bearbeitet werden.

CO2 Laserprodukte von NOVOGRAV

NOVOGRAV bietet eine große Auswahl an Lasergraviermaschinen und Laserschneidmaschinen an. Diese umfassen den Bereich Desktoplaser, fahrbare CO2 Laser und spezielle CO2 Schneidelaser zum bearbeiten von Folien für die Displayindustrie. Die Laser sind einfach zu bedienen, wartungsarm und überzeugen durch eine lange Lebensdauer mit hochwertige Qualität beim gravieren und schneiden.

Die Laser sind auch für Dauerbetrieb geeignet (24/7). Moderne Antriebstechnik mit Spitzentechnologie aus der Servotechnik sorgt für entsprechende Gravurqualität und Bahntreue beim Schneiden. Alle Komponenten unserer CO2 Laser sind Markenkomponenten und kommen in der Industrie zum Einsatz. Dadurch ist eine hohe Ausfallsicherheit gewährleistet.

Geräteübersicht

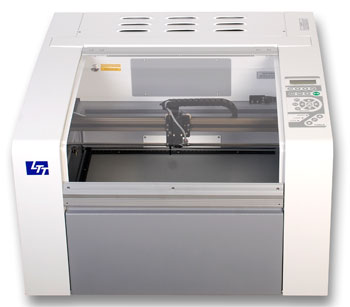

ILS 2, ILS 3 NM, V2000, V3000, iLaser3000, iLaser4000, Q35, Q60
