CO2 Laser - Reliefgravuren

Reliefstrukturen mit dem CO2 laser im 3D Modus gravieren

Workshop für reliefartige plastische Gravuren auf Holz oder anderen Materialien

Es gibt viele interessante Anwendungsbereiche:

Oberflächen Strukturen von technischen Komponenten im Modellbau
Architektur-Modelle mit Oberflächen (Dachschindeln, Klinkerfront; Schieferdach u.s.w.)
Holzveredlung auf Weinboxen oder Zigarrenboxen
und ...

Das entsprechende You Tube Video folgt am Ende der Seite!

Dieser Workshop zeigt wie man schöne reliefartige plastische Oberflächen auf Holz oder anderen Materialien gravieren kann.

Der 3D-Modus unserer CO2 Laser-Gravier-Maschinen ist der Schlüssel zu diesem Verfahren. In diesem Modus regeln die verwendeten Graustufen zusätzlich die Laserleistung (s. Beschreibung Lasereinstellungen), je nachdem wie dunkel diese sind.

Das Prinzip ist also relativ einfach. Wir fertigen eine Grafik an, die einen Graustufenverlauf aufweist. Den Verlauf lassen wir mit unserem Farbverlaufstool berechnen, da wir hier die Möglichkeit haben diesen mathematisch berechnen zu lassen. Auf diese Art haben wir 100% Kontrolle wie der Laser sich im Verlauf in die Tiefe arbeitet. Aus einem kleinen Mustersegment, das wir in ein Symbol umwandeln um Speicherplatz zu sparen, wird durch kopieren eine ganze Oberfläche generiert, die dann in eine Form platziert wird. Dann fehlt nur noch die Ausgabe über die spezielle Druckertreiber-Funktion für den Grau-3D-Modus

Grundmuster mit Graustufenverlauf für 3D Lasergravur erstellen

Erstellen von Grundobjekten. Hier wollen wir eine Schuppenartige Oberfläche erzeugen. Hierzu erstellen wir einen Kreis mit ca. 4,5mm Durchmesser und 2 weitere Kreise mit einem Durchmesser von etwas 2mm.

Die beiden kleinere Kreise sollten im oberen Bereich des grossen Kreises platziert werden und miteinander vereint werden. Anschliessend benötigen wir die Schnittmenge. Diese sollte dann ein dunkle Graustufe erhalten und der grosse Kreis eine helle Graustufe.

Mit der Funktion "Überblenden" kann eine Überblendung von Kontur und Farbe erzeugt werden. In diesem Beispiel wurden 45 Stufen verwendet. Es werden dann entsprechend viele Zwischenformen mit Füllung errechnet.
Der Graustufenverlauf kann leider nicht gesondert beeinflusst werden, daher haben wir hierfür eine spezielle Funktion für Corel Draw programmiert - das "Farbüberblendungstool".

Nach dem gruppieren der Überblendungskonturen kann der Graustufenverlauf mit dem Farbüberblendungstool, das speziell hierfür programmiert wurde, beeinflusst werden. Das Tool färbt die einzelnen Objekte exakt nach einer mathematischen Kurve ein. Durch definieren von Start und Endwert und deren Steigungsgeraden kann jeder beliebiger Graustufenverlauf definiert werden. Die Einfärbung aller Objekte erfolgt exakt dieser Kurve. Bedenken Sie, dass jede Graustufe ín der CO2-Laser-3D-Gravur einer gewissen Tiefe entspricht.

Die erstellte Grundform wird kopieren als grosse Fläche angelegt - Daher legen wir das Objekt besser als Symbol an, damit die Dateigrösse nicht unnötig anwächst.

Durch kopieren in horizontaler und vertikaler Richtung wird nun eine entsprechend grosse Fläche erzeugt.

Nun kann ein Design erstellt werden. Der 3D-Rlief-Hintergrund kann anschliessend mit der Funktion "Power-Clip" - "In Behälter platzieren" den Innenteil der Grafik auffüllen. Überstände werden hier automatisch beschnitten.

CO2 Laser-Einstellung für Reliefstrukturen im 3D Modus

Im allgemeinen wird der Power-Wert der CO2-Lasergraviermaschine je nach Laserquellenleistung auf 50-100% gestellt. Der Speedwert kann sich dann auch zwischen 50 und 100% bewegen.

Für einen CO2 laser iLaser 3000 oder iLaser 4000 mit einer Synrad Laserquelle 30 Watt wären folgende Werte für Pappelsperrholz zu empfehlen:
Power 100", Speed 60%, Auflösung 500 DPI, Modus 3D

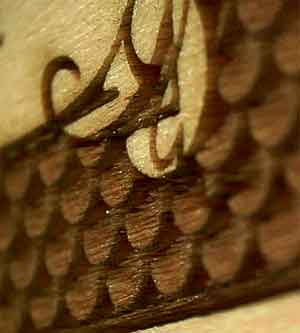

Ergebnis auf einem iLaser 3000 mit Synrad 30 Watt Laserquelle

Das Ergebnis zeigt die Ausprägung des Reliefs nach dem ersten Durchgang. Die Tiefenunterschiede werden bei jedem Durchgang größer.

Link zu Youtube Video für CO2-Laser-Reliefgravur

CO2 Laser-Produkte für diesen Workshop

V2000, V3000, ILS 3 NM, ILS 2, iLaser 3000, iLaser 4000, Q35, Q60
